Монтаж труб для водоснабжения Rehau Rautitan

По всему миру водопроводные системы Rehau Rautitan считаются образцом качества и износоустойчивости. Большое количество функциональных преимуществ, а также принципиально понятная и быстрая система монтажа обеспечивают им лидерство на международном рынке инженерных решений.

В системах водоснабжения Rehau применяются такие виды труб:

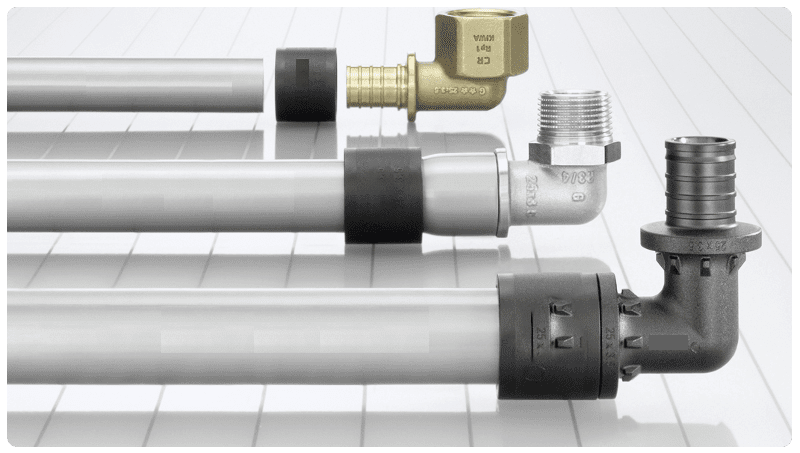

Типы Рехау Раутитан

  • Rautitan stabil (диаметр от 16 до 40): труба универсального назначения, оснащенная алюминиевым, устойчивым к кислороду слоем. Изделие формоустойчиво и податливо к изгибанию;
  • Rautitan flex (диаметр от 16 до 63): эластичная, поддающаяся гнутью труба, устойчивая к кислородной диффузии;
  • Rautitan his(диаметр от 16 до 63): эластичная, поддающаяся гнутью труба специального назначения. Используется только в системах питьевого водоснабжения.

Опционально можно заказать предварительную изоляцию защитной гофротрубой (гофра необходима, прежде всего, для скрытой прокладки, например, в стяжке).

Преимущества системы Rautitan:

  • коррозионная стойкость;
  • благодаря гладкой внутренней поверхности трубы, на них не образуется накипь и минеральные отложения;
  • ударопрочность;
  • шумоизоляция;
  • долгий срок эксплуатации: свыше 50 лет;
  • гигиеничность: материалы труб от Rehau (сшитый полиэтилен) и фитингов (нержавеющая сталь, латунь, бронза) отвечают всем немецким санитарно-гигиеническим нормативам;
  • отсутствие застойных процессов: водоснабжение осуществляется по кольцевой системе, поэтому вода остается свежей в любой точке водоразбора.

Особенности соединения труб

Все трубы Rautitan можно соединять друг с другом без переходников. Это обеспечивает полную независимость изделия от особенностей разных зон монтажа: при наличии специального инструмента Rehau у специалистов не возникнет никаких проблем с соединением.

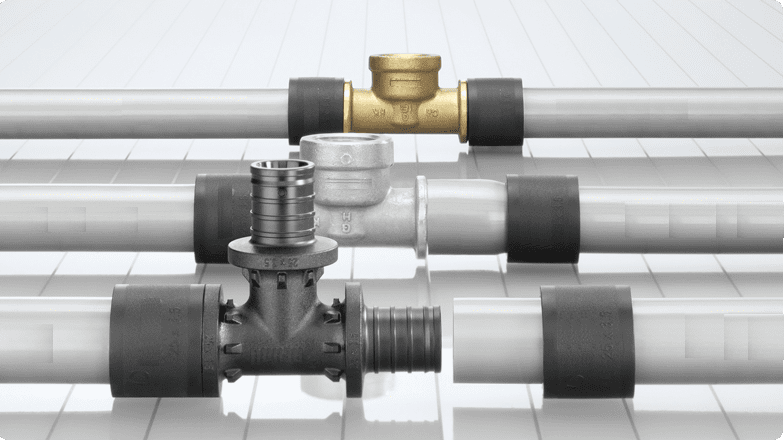

Стыковка труб Rautitan

Соединения труб Rautitan на надвижной гильзе демонстрируют надежность и износоустойчивость. Данный способ соединения исключает необходимость использования быстро изнашивающихся уплотнителей. В данном случае уплотнителем в системе является сама труба.

В числе прочих преимуществ соединения на надвижной гильзе:

  • соединение можно сразу подвергать давлению;
  • нет необходимости в калибровке и снятии фаски труб;
  • такое соединение можно укладывать в стяжку и под штукатурку
  • минимальное местное гидравлическое сопротивление на фитингах;
  • сохранение значений живого сечения на фитинге (благодаря тому, что в местах соединений труба развальцована).

Общие правила монтажа

Все соединительные компоненты системы должны сочетаться друг с другом: в противном случае, компания не гарантирует ее целостность и исправное функционирование:

  • соединения труб рекомендовано производить только специальными инструментами REHAU RAUTOOL;
  • соединительные элементы должны сочетаться по размерам;
  • недопустимо заменять элементы соединений водопроводной системы RAUTITAN на элементы других систем, например, отопительной.

Процесс монтажа

Первый этап установочных работ – подготовка труб в соответствии с подготовленным чертежом: нарезка труб разных размеров и подготовка фитингов для сборки отдельных трубопроводных участков.

Процедура соединения труб и фитингов:

  1. Подбор насадки подходящего диаметра (такого же, как и диаметр трубы) на расширитель. Концы рукояти экспандера разведены под прямым углом относительно друг друга.
  2. Насадка должна крепко сидеть на штифте, не спадая с расширителя.
  3. На трубу, состыковываемую с фитингом, надевается гильза соответствующего диаметра.
  4. С другого конца насадки расширителя надевается труба. Сводя рукояти экспандера можно дополнительно расширить трубу.
  5. С расширенного конца труба соединяется с фитингом.
  6. Заранее надетая на трубу гильза подводится к фитингу и продвигается вплоть до фланца фитинга.

Чтобы соединение было гарантированно надежным, нельзя допускать даже небольших перекосов соединений фитингов и труб (они должны быть горизонтальны): при наличии сомнений в собственном профессионализме, стоит доверить эту задачу опытным монтажникам.
